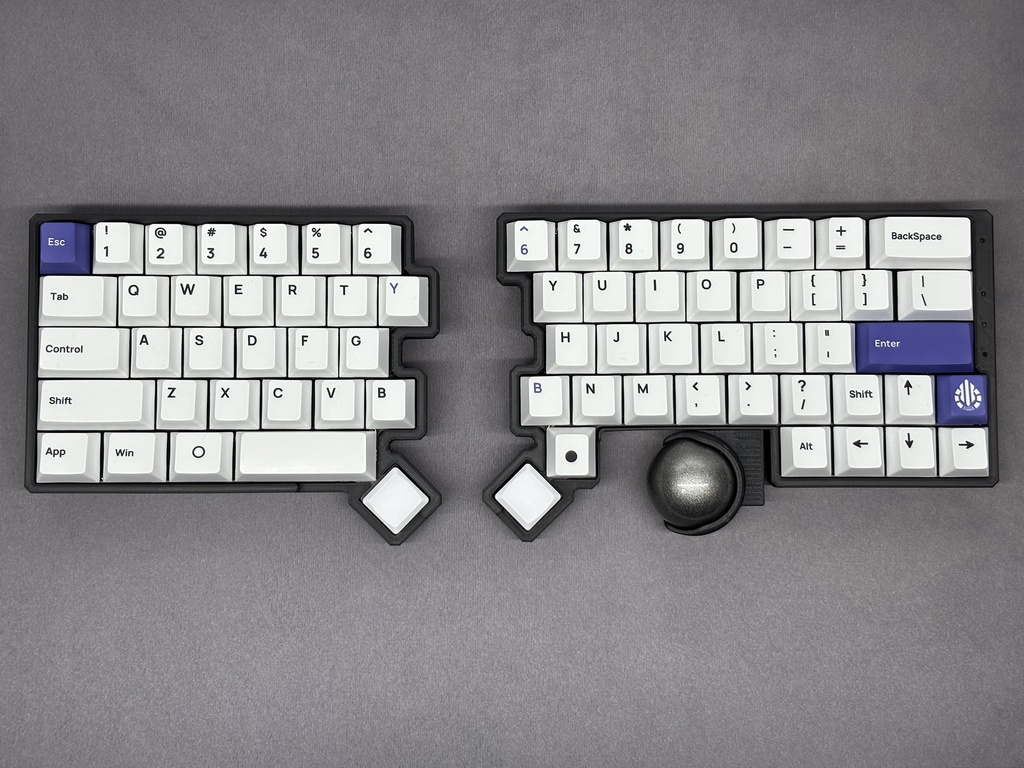

DYA トラックボール付き分割キーボードキット
- 物販商品（自宅から発送）あんしんBOOTHパックで配送予定支払いから発送までの日数：7日以内在庫なし¥ 25,000

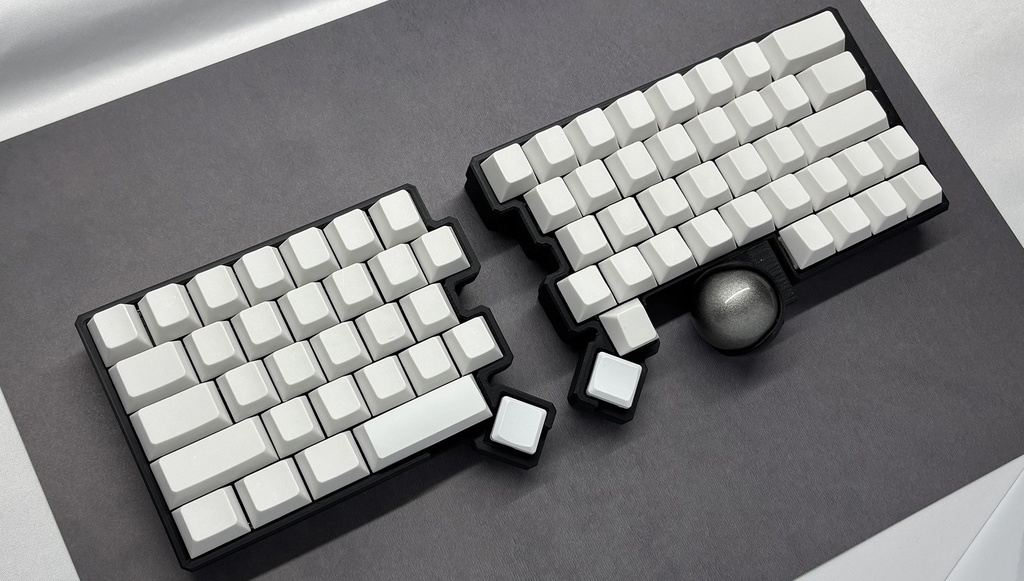

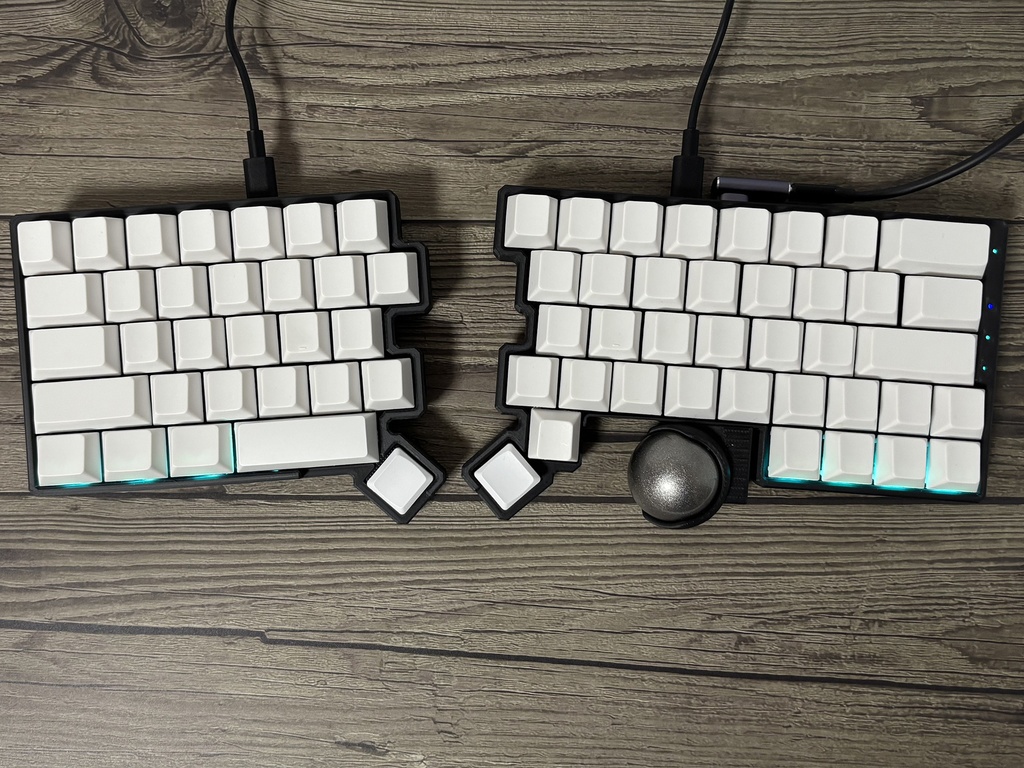

DYAはトラックボール搭載、JIS、US配列両方に対応した60%分割キーボードです。 ・コントローラボードとPMW3610 トラックボールセンサーのはんだ付けが必要なビルドキットです。その他の部品ははんだ付け済みです。 ・キースイッチは Cherry MX互換で、ホットスワップに対応しています。 ・コントローラボードは RP2040-Zero （未同梱）による有線接続に対応しています。ファームウェアは QMK です。VIA、Remap にも対応しています。 * 基板は XIAO nRF52840 Plus も使用できる設計になっていますが、XIAO nRF52840 Plus は日本で技適未取得のため、このキットでは未対応、サポート対象外です。 ビルドガイド https://github.com/cormoran/dya-keyboard/blob/main/hardware/dya-v1/build-guide/pcba/Readme-ja.md 設計データ https://github.com/cormoran/dya-keyboard
別途購入が必要な部品
・MX 互換キースイッチ（Kailhロープロファイルスイッチは使えません） ・US 配列にする場合 x69 ・JIS 配列にする場合 x71 ・キーキャップ一式 ・一部特殊な配列になっているため通常のキーキャップセットでは不足するキーがあります。詳細はビルドガイドをご覧ください ・スタビライザー一式 ・34mm トラックボール用ボール ・RP2040-zero x2 ・高さ 3.5mm のコンスルー 46pin (左右 23pin ずつ) 分 ・通信用 USB ケーブル ・Type C to C ケーブル（左右接続用）x1 ・Type C ケーブル（PC 接続用）x1
キットの内容
・回路基板(左、右、トラックボール基板が接続されたもの) ・トッププレート（左、右が接続されたもの） ・PMW3610 センサー IC ・PMW3610 用レンズ ・家庭用3Dプリンタで印刷されたケース（黒） ・左トップ ・左ボトム ・右トップ（右上のLEDランプ部分に透明パーツx4を取り付け済み） ・右ボトム ・34mm トラックボールケース（セラミックボールx3取り付け済み） ・M2 ねじ 5mmx16 (ケース上下接続用) ・M2 ねじ 4mmx2 (トラックボールケース接続用) ・6pin 0.5mm pitch FFC ケーブル (トラックボール基板接続用) ・ゴム足 x8 基板、トッププレート、ケースはすべて黒です。
免責事項
・ケースは安価な家庭用3Dプリンタで印刷しているため、積層痕や底面の反り、サポート痕があります。 気になる方は購入をお控えください。 ケースの傷や印刷品質を理由とする返品/交換には対応しません。 ・保証は製造上の欠陥でキーボードが動作しない場合に対してのみ行います。機能上問題のない傷や改造、誤使用による不具合は保証対象外とさせてください。 ・提供者の判断の範囲で製品に関する技術的サポートを行いますが、問題解決を保証するものではありません。 ・商品の基板には XAIO NRF52840 plus で利用することを想定したバッテリー対応のための拡張性がありますが、こちらも XAIO NRF52840 plus 同様に未対応、サポート対象外とします。RP2040-zero を使った有線接続のみに対応したキーボードとお考えください。
